• 101 prises de patch
• Synthèse de la côte ouest et de la côte est
• 2 oscillateurs
• Porteuse d'ondes
• Modulateur en anneau
• Sous-oscillateur
• Générateur de bruit
• Mélangeur audio
• Filtre multimode
• 2 VCA (classique & LPG)
• 2 enveloppes (ADSR & générateur de fonctions)
• Échantillon et maintien
• Limiteur de Slew
• suiveur d'enveloppe
• Mixeur
• VC LFO
• 3 multiples tamponnés
• Mélangeur d'unité à 2 canaux
• Inverseur
• Source d'expression
• Sortie Drive
• FX Send/Return pour les effets externes
• Entrée ligne
• Interface MIDI - CV/Gate
• 19"-capable avec le kit de rack optionnel
• 14 câbles de raccordement inclus

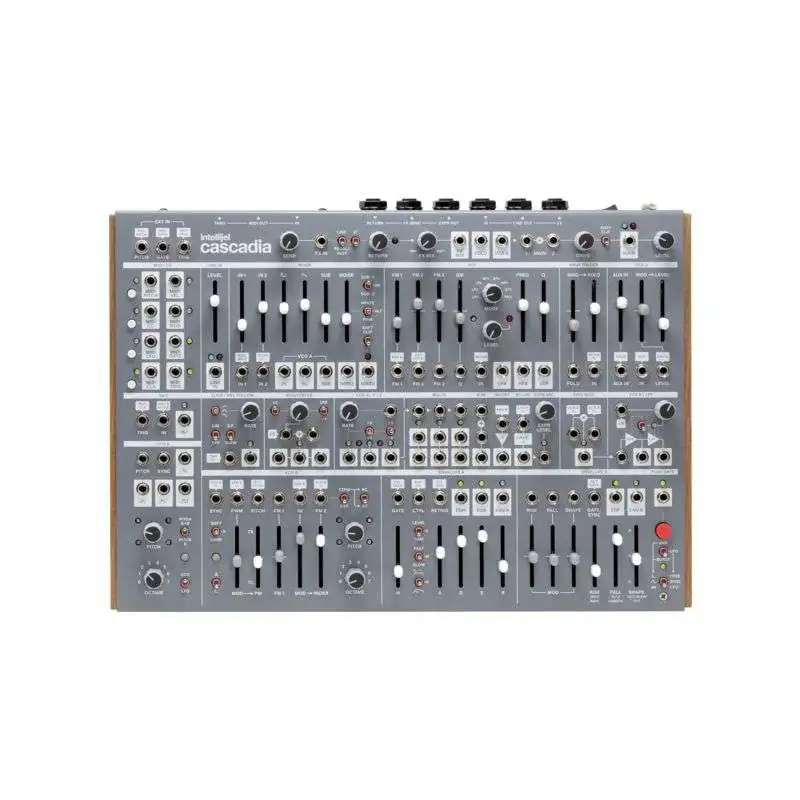

Un laboratoire sonore de la taille d'un sac à dos

Presque aucune fonction n'est disponible plus d'une fois ; les fonctions principales telles que les oscillateurs, les enveloppes et les VCA existent deux fois, mais dans des configurations différentes. Cela offre encore plus de flexibilité et augmente de façon exponentielle le potentiel musical. L'oscillateur A maîtrise entre autres la PWM, la Thru-Zero FM ainsi que la Hard- et Softsync. En outre, un sous-oscillateur avec un espacement de -1/-2 octave suit la fréquence du VCO A. Les formes d'onde du premier générateur de sons sont combinées dans le mélangeur et également en sortie. Les niveaux du modulateur en anneau, du générateur de bruit et du sous-oscillateur sont également disponibles dans le mélangeur. Le générateur Noise fournit du bruit blanc et rose ainsi que d'autres couleurs de bruit. Si vous voulez avoir d'autres sources sonores comme par exemple le générateur de fonctions dans la section audio ou Sample & Hold avec deux formes d'ondes carrées aux entrées pour le Bitcrush analogique, vous trouverez deux entrées pour cela dans le mixeur. Le second oscillateur B est plus simple, il est destiné à servir d'oscillateur de modulation pour le VCO A, peut fonctionner comme un VC-LFO et est généralement librement patchable.

Le mélangeur est suivi par le filtre mutimode 24dB avec huit caractéristiques différentes couvrant le passe-bas, le passe-bande, le passe-haut, le notch et même lephaser. Pour moduler le filtre, il y a quatre entrées CV avec atténuateurs, ce qui devrait suffire dans la plupart des cas. Parallèlement au filtre, un wavefolder est implémenté sur l'entrée duquel le sinus du VCO A est pré-patché. Si vous suivez les normalisations, le VCA A est la fin du chemin du signal, il est équipé d'un minimixeur avec Wavefolder et d'un filtre sur les entrées et est modulé avec l'enveloppe ADSR.

Bien sûr, le VCA A ne peut pas être la fin absolue du chemin du signal dans Cascadia. Sur le bord supérieur se trouvent les commandes Send, Return et Mix, qui font référence aux connecteurs du même nom sur le panneau arrière, c'est un chemin d'entrée en boucle pour les unités d'effets avec un niveau de guitare ou de ligne! Le flux de signal est systématiquement maintenu en mono. Avant que le signal ne quitte le Cascadia, le tout dernier étage est une distorsion réglable.

Modulation modulaire dans un boîtier

Que serait un synthétiseur aussi bien équipé sans ses sources de modulation ! La première est une interface USB/MIDI qui délivre huit voltages ainsi que des LFO, gate, clock et trigger MIDI . Les sources de modulation les plus importantes sont les deux enveloppes. L'enveloppe A est un H-ADSR étendu avec un peu de finesse et l'enveloppe B est un générateur de fonctions très flexible. En langage clair, EnvB agit comme une enveloppe AD/AR, peut être un LFO, un oscillateur et même un générateur Burst . Si vous incluez les trois entrées CV, les modulations générées deviennent encore plus complexes !

La section centrale contient un certain nombre d'autres fonctions qui placent le Cascadia au même niveau qu'un système modulaire équipé de manière comparable. Ici aussi, la plupart des entrées et sorties sont normalisées et donc interchangeables. Sample & Hold est initialement composé de MIDI-Clock et de bruit blanc. La sortie S&H mène au Slew Limiter qui peut adoucir ou courber n'importe quel voltage entrant en six variantes. Alternativement, le Slew Limiter agit comme un suiveur d'enveloppe, en extrayant une tension de contrôle de l'entrée Line In, qui suit régulièrement la courbe de niveau. Le Mixuverter est destiné à mélanger, atténuer et inverser jusqu'à deux signaux. Le LFO X/Y/Z ne génère qu'une seule forme d'onde qui est émise en parallèle à trois des cinq vitesses. Le bloc utilitaire contient trois multiples tamponnés, un mélangeur unitaire à deux canaux, un inverseur et un redresseur; avec une telle "variété de modules", ces fonctions supplémentaires sont tout simplement obligatoires. Les utilitaires sont suivis par le modulateur en anneau analogique ; les formes d'ondes sinusoïdales des deux oscillateurs sont normalisées aux entrées. Ce circuit fait partie des classiques des synthétiseurs et a tendance à produire des sons métalliques. Mais rien ne vous empêche de moduler en anneau une enveloppe avec un LFO pour obtenir des résultats encore plus farfelus. Le dernier circuit est le second VCA B, qui peut être librement patché dans le chemin du signal et dispose également d'un filtre sans résonance Lowpass .
