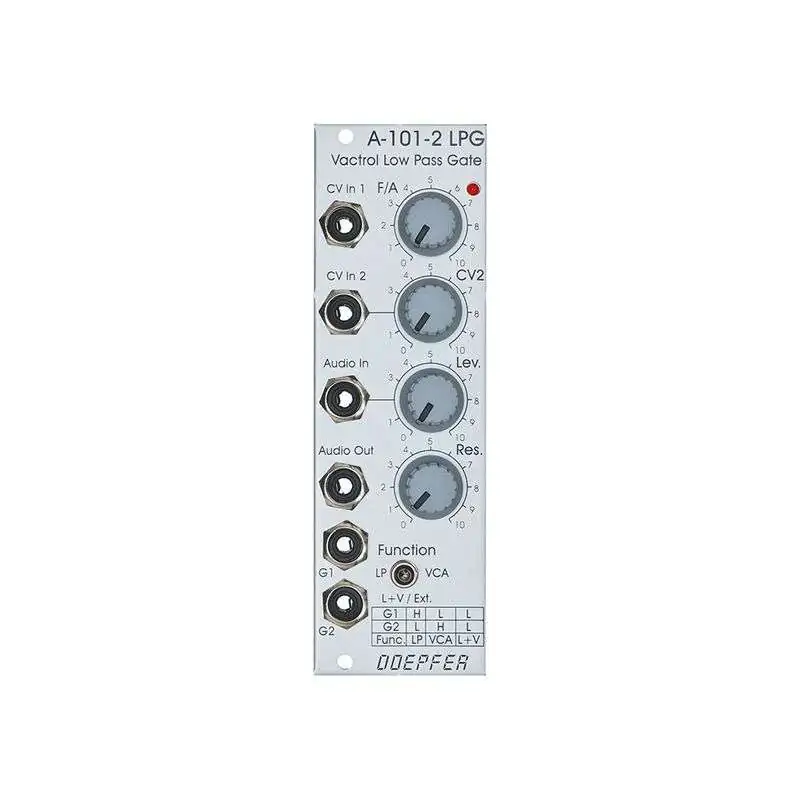

Doepfer A-101-2v è un modulo per cancelli passa-basso per sintetizzatori modulari in formato Eurorack. Porta passa basso significa che il modulo può essere commutato tra il filtro passa basso e il VCA. Doepfer A-101-2v è fondamentalmente un filtro passa-basso da -12dB, che può anche essere commutato su VCA o una combinazione di passa-basso e VCA. Gli elementi di controllo per la frequenza del filtro e per il volume sono i cosiddetti Vactrols. Nella combinazione di filtro passa-basso e VCA, frequenza e variazione di volume contemporaneamente. Ciò significa che più il segnale è silenzioso, più diventa opaco. Inoltre, il modulo dispone di attenuatori per la tensione di controllo fornita dall'esterno e per il segnale di ingresso audio, di una risonanza regolabile manualmente, che si estende fino all'auto-oscillazione, e di due ingressi del gate, in modo che il modulo possa essere controllato anche tramite segnali di gate esterni.

Controllo a vuoto

Un Vactrol è una combinazione di resistenza in funzione della luce (LDR) e diodo emettitore di luce, alloggiati in un alloggiamento comune a tenuta di luce. Aumentando la luminosità del LED si riduce la resistenza dell'LDR. Può essere utilizzato per vari circuiti basati su resistori variabili. Questi includono VCF, VCA, fasatori a tensione controllata, ritardi di attivazione, limitatori di slittamento, LFO, oscillatori o generatori di inviluppo. Questi componenti sono noti per il loro suono "morbido", che è dovuto al fatto che sono elementi lineari che non causano distorsione.

Doepfer A-101-2v a colpo d'occhio:

• Modulo cancello passa-basso con comando Vactrol
• Filtro passa-basso 12 dB
• Commutabile tra filtro passa-basso e VCA
• Auto-oscillazione possibile
• Due ingressi CV
• Attenuatori a tutti gli ingressi
