• Sintetizzatore da tavolo
• Generazione di suoni analogici

• Sintesi Westcoast e Eastcost

• 2 oscillatori (oscillatore principale e oscillatore di modulazione)

• Generatore di rumore sintonizzabile

• Modulatore ad anello

• Filtro d'onda (VCW)

• Filtro LP-BP a variazione di stato (VCF)

• Crossfader VC tra VCW e VCF

• Instradamento del segnale commutabile (VCW > VCF / Parallelo / VCF > VCW)

• 2 inviluppi di decadimento

• Unità U-Mix

• 2 sequencer digitali generativi a 8 fasi

• Mixer di trigger

• 32 ingressi e uscite audio, CV, Gate

• Ingresso MIDI tramite adattatore TRS

• Uscita di linea con jack grande sul pannello posteriore

• Stesso formato di Mother-32, Subharmonicon, DFAM e Spectravox

• Può essere installato in un sistema modulare Eurorack (60 HP, 290 mA)

• incl. Preset , alimentatore e 5 cavi di collegamento

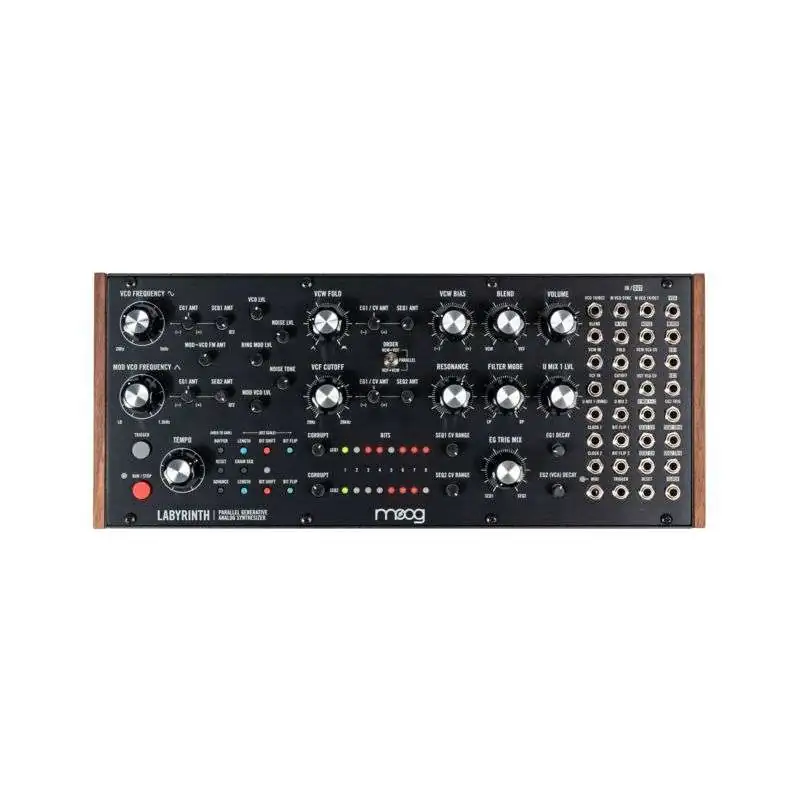

Il Moog Labyrinth in sintesi

Con Labyrinth, Moog presenta un sintetizzatore analogico più orientato verso la sintesi East Coast di qualsiasi altro Moog prima di lui. Il termine East Coast Synthesis e il suo opposto, West Coast Synthesis, risalgono agli anni '60, quando due ingegneri americani , Bob Moog e Don Buchla, svilupparono i loro primi sintetizzatori. All'epoca Bob aveva sede a New York, sulla East Coast, mentre i primi sviluppi di Don furono realizzati al Tape Music Center di San Francisco, sulla West Coast. I termini indicano semplicemente la sede dei due pionieri del sintetizzatore nei primi anni di attività. La generazione sonora puramente analogica consiste in due diversi oscillatori, generatore di rumore, modulatore ad anello, wavefolder e filtro State-Variable . In termini di suono, ci si può aspettare suoni FM, suoni metallici di ogni tipo, bassline organiche, suoni atonali, molta estetica Buchla e contrappunti melodici e duofonici.

Architettura Buchla con caratteristiche Moog

Il VCO superiore è l'oscillatore principale con una forma d'onda sinusoidale e una gamma di frequenza compresa tra 20 Hz e 5000 Hz. Il secondo oscillatore è quello di modulazione, che raggiunge la gamma audio inferiore a circa 1300 Hertz e offre solo una forma d'onda triangolare. Non sembra molto in termini numerici, ma lo è ancora di più all'ascolto, perché le frequenze vengono aggiunte alle tensioni e vengono generati nuovi overtones dall'effetto del VCO di modulazione sull'oscillatore principale. L'intonazione di entrambi gli oscillatori può essere modulata tramite il proprio sequencer generativo a 8 bit e uno dei due inviluppi di decadimento. L'elaborato spettro sonoro generato è completato in modo ottimale da un modulatore ad anello e da un generatore di rumore sintonizzabile.

Il passo successivo è l'elaborazione del suono, per la quale Labyrinth offre due opzioni. Il wavefolder (VCW) moltiplica la forma d'onda del segnale audio in ingresso all'interno di un periodo. In questo modo si creano degli overtones aggiuntivi nel segnale audio. La durata del periodo e quindi l'altezza del segnale rimangono invariate. Per sua natura, Wavefolder funziona meglio con forme d'onda con pochi overtones, come la sinusoide o il triangolo. Il filtro (VCF) risulta essere un filtro risonante State-Variable in grado di cambiare continuamente il carattere tra Lowpass e passa-banda. Entrambe le unità possono essere modulate separatamente tramite uno dei due sequencer a 8 bit e con l'inviluppo 1 di decadimento. L'ordine di VCW e VCF può essere regolato a piacere tramite un interruttore a levetta. È possibile scegliere tra VCW > VCF, parallelo o VCF > VCW. C'è anche un crossfader VC per passare da Wavefolder al filtro!

Il percorso del segnale è completato da un VCA, dotato di inviluppo di decadimento e controllo del volume.

Una vita propria, libertà e dettagli fantasiosi

I mini-pulsanti colorati e le due catene di LED formano due sequencer generativi che creano sequenze ad incastro che cambiano nel tempo. Sono da intendersi come una fonte di ispirazione costante; non è possibile inserire note specifiche. Naturalmente, ci sono anche alcune posizioni di memoria ed è possibile mutare le sequenze originali. Se si preferisce utilizzare Labyrinth con una tastiera, un sequencer analogico o un sequencer in stile X0X, è possibile collegarli tramite MIDI o i corrispondenti ingressi CV/Gate .

Poiché entrambi i sequencer generano Gate oltre all'intonazione, Moog ha integrato un mixer di trigger come dettaglio ludico, che invia ai due inviluppi di decadimento i trigger di Seq1, Seq2 o un Mix proporzionato di entrambi.

Il quarto di destra dell'apparecchio è dedicato esclusivamente al pannello patch a 32 prese. Qui si trovano tutti gli ingressi e le uscite CV, gate, audio e Clock , nonché un ingresso TRS per il MIDI. Tutte le connessioni sono compatibili con Eurorack e aspettano solo di essere scambiate con altri sintetizzatori semi-modulari. Come Mother-32, DFAM, Spectravox e Subharmonicon Labyrinth può anche essere rimosso dalla sua custodia e inserito in un case Eurorack, dove occupa 60 HP.
