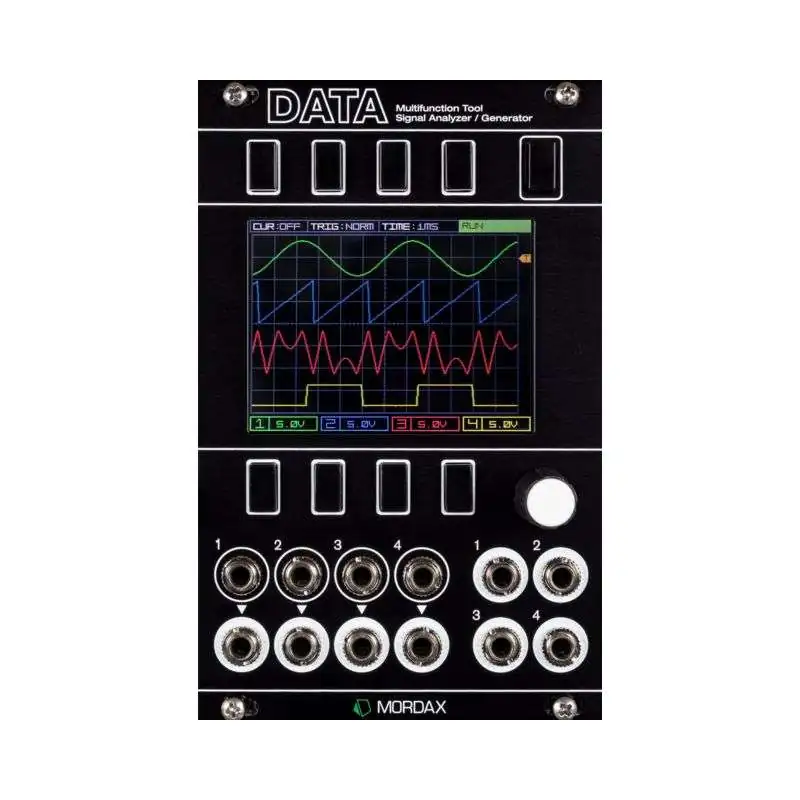

Mordax DATA Black ist eine digitale Plattform für Messungen, Tests und Signalerzeugung im Eurorack Modular System. Das modulare Tool-Kit bietet Funktionen für jedes System und jeden Style: DATA Black ist ein 4-kanaliges Oszilloskop, Tuner, Voltage Monitor & Source, Wellenformgenerator, Clock Tool, Spectral Analyzer und Spektrograph.

Mordax DATA Black - der Allrounder

Der Umfang an Funktionen des Mordax DATA Black ist atemberaubend: es zeigt die Interaktionen zwischen Steuerspannungen und Audiosignalen, trägt zum Verständnis der Spannungen verschiedener Module bei und ermöglicht die Kontrolle über Formen und Parameter. DATA Black verfügt über zwei Wellenformgeneratoren. Jede Einheit kann als präzise skalierter LFO zur CV-Steuerung oder als Audio Rate Oscillator dienen. Im "Note Mode" lassen sich problemlos Dyaden (zwei-Noten Akkorde) erzeugen. Das Clock-Programm kann als Master-Clock verwendet werden oder für eingehende Signale als Clock-Divider und Clock-Multiplier. Es kann zwei verschiedene Clocks zu Gate-Modulen oder Sequenzern senden. Mit DATA Black sind die Möglichkeiten nahezu unbegrenzt; mit der mitgelieferten microSD kann die Firmware aktualisiert und neue Programme verfeinert und kreiert werden.

Mordax DATA Black als 4-kanaliges Oszilloskop

Mit dem Mordax DATA Black können in der Oszilloskop-Funktion vier CV oder Audio Kanäle unabhängig voneinander überwacht werden. Die Spannungsskala, Position, AC/DC Kopplung und Sichtbarkeit sind wählbar. Von jedem Kanal aus kann getriggert werden. Die Zeitskala des DATA Black reicht von 50µs bis 5 Sekunden. Ein Zeit-Spannungs-Messcursor mit Differenzanzeige ermöglicht die einfache Messung und Darstellung der Eingangssignale.

Dualer Wellenformgenerator

Das Modul bietet zwei unabhängige digitale Oszillator-Kanäle, deren Frequenz, Phase, Amplitude und Offset einstellbar sind. Der Frequenzbereich reicht von > 4kHz bis runter zu 0,01Hz. Die Oszillatoren verfügen über Sinus-, Rechteck-, Sägezahn- Dreieck-Wellen, wobei der Output jedes Kanals im Display angezeigt wird. Im "Note Mode" ist die Frequenzauswahl für beide Oszillatoren unabhängig verfügbar. Frequenz (1V/Oktave) und Amplitude (digitaler VCA) sind über CV steuerbar. Dank flexiblem CV Routing kann eine beliebige Eingangsbuchse des Mordax DATA Black einem Ziel zugewiesen werden.

Dual Clock Source, Clock Divider, Clock Multiplier

Mordax DATA Black kann sowohl extern synchronisiert werden als auch auf eine interne Clock zurückgreifen. Die doppelten Clock Ausgänge können jeweils einem Vielfachen (Clock Multiplication) oder Bruchteil (Clock Division) der Main Clock entsprechen. Aktuell mögliche Werte lauten: x32, x24, x16, x12, x8, x6, x4, x3, x2, 1:1, /2, /3, /4, /5, /6, /8, /12, /16, /24, /32. Weitere Clock Features sind:

• Beat Offset Shift für jeden Taktimpuls, +/- 96 Steps
• Clock Display zeigen die Beats der Main Clock und relativ dazu der beiden Clock Ausgänge, jede Änderung der Clocks wird in Echtzeit angezeigt
• Pulse Per Quarter Note (PPQN) des externen Taktsignals von 1 bis 24 wählbar
• die Eingangsbuchsen 1 & 2 agieren während externer Synchronisierung als "Ext Clock Sync"- und "Reset"-Eingang und im "Internal Clock"-Modus als "Start/Stop" und "Reset"
• die Eingangsbuchse 3 & 4 sind CV-Eingänge, die vom Anwender zugewiesen werden; sie können zum Beispiel die div/mult Werte und Offsets der Clock Ausgänge steuern
