Spezifikationen:

• Kapazität zwischen Kontakten: ≤ 7 pF
• Durchgangswiderstand: ≤ 3 mΩ
• Durchschlagsfestigkeit: 1,5 kVdc
• Isolationswiderstand: > 10 GΩ (initial)
• Nennstrom pro Kontakt: 7,5 A
• Nennspannung: < 50 V
• Kabeldurchmesser: 3,5 - 8 mm
• Einsteckkraft: ≤ 20 N
• Einsteckkraft: ≤ 20 N
• Lebensdauer: > 1000 Steckzyklen
• Leiterquerschnitt: max. 1 AWG
• Leiterquerschnitt: max. 18 AWG
• Anschlussart: Solder contacts
• Verriegelung: Latch lock
• Knickschutz: Polyurethan
• Spannhülse: Stainless steel
• Kontaktbeschichtung: 0,2 µm Au hard alloy over 2 µm Ni
• Kontakte: Brass (CuZn39Pb3)
• Einsatz: Polyamide (PA66)
• Verriegelungselement: St3K32 (latch) / Ck 67 (spring)
• Gehäuse: Stainless steel
• Gehäusebeschichtung: Nickel
• Zugentlastung: Polyacetal (POM)
• Zulassungen: UL
• Entflammbarkeit: UL 94 HB
• Normenkompatibilität: IEC 61076-2-103
• Schutzklasse: IP 65
• Lötbarkeit: Complies with IEC 68-2-20
• Temperaturbereich: -30 °C bis +80 °C

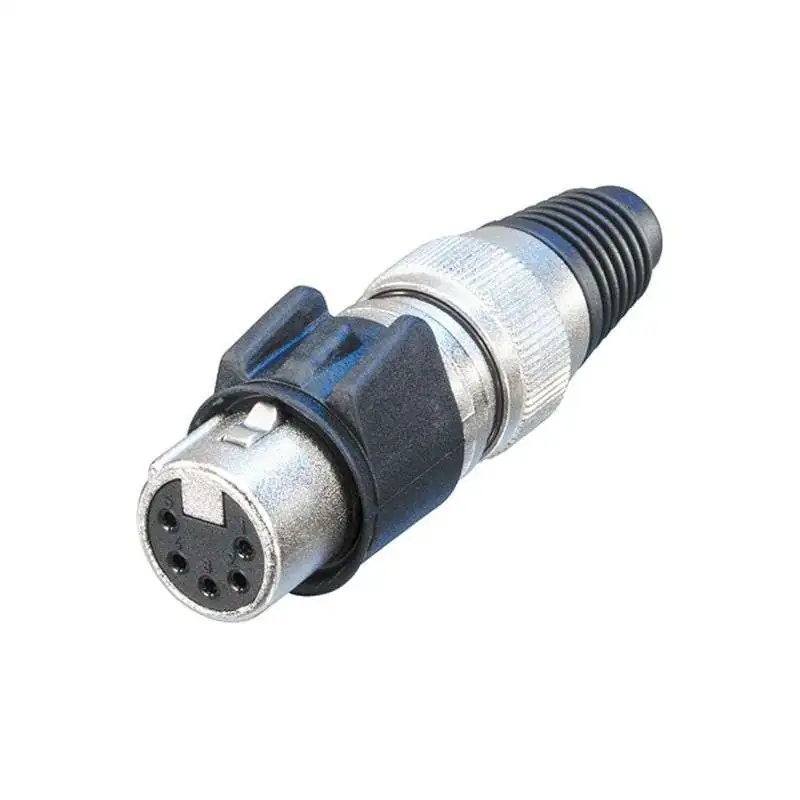

Die fünfpolige Neutrik NC5FX-HD ist eine besonders robuste Kabelbuchse der X-HD-Serie für den Einsatz in rauen Umgebungen. Für eine dauerhaft gute Leistung verfügt sie über zahlreiche vorteilhafte Features. Um das Steckerinnere zuverlässig vor Schmutzpartikeln und Spritzwasser (IP 65) abzuschirmen, kommt hier ein rostfreies Edelstahlgehäuse zum Einsatz. Zusätzlichen Schutz gewährleistet ein Knickschutz mit Gummiabschluss, der das Kabel am Steckerende vor dem Abreißen oder Abknicken bei mechanischer Belastung schützt. Für eine saubere und dauerhaft gute Signalübertragung sind die Kontakte mit einer korrosionsbeständigen Goldbeschichtung versehen.
