Klangstabiler passiver Mikrofon-Splitter

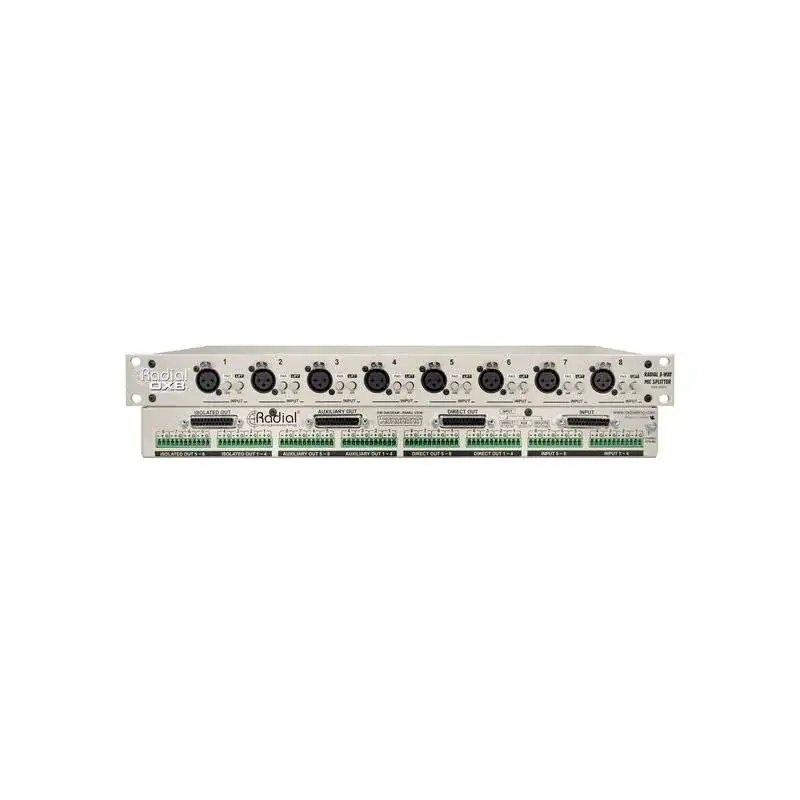

Der Radial OX8-r Signal-Splitter ist eine passive Lösung für die Verteilung von Mikrofonsignalen im professionellen Studio, Beschallungs- und Konzert-Bereich. Sie kommt immer dann zum Einsatz, wenn Signalquellen zur Weiterverarbeitung an mehrere Geräte geschickt werden sollen. Dabei stellt sie auf ihrer Rückseite je Kanal einen Direktausgang, einen trafoisolierten Ausgang mit unterbrochener Masseverbindung und einen Direktausgang mit unterbrochener Masseverbindung zur Verfügung. Somit kann jedes Signal auf bis zu 3 Ziele verteilt werden.

Typische Szenarien könnten sein:

Bei einem Konzert wird das Bühnensignal an den FOH, ein separates Pult für den Monitormix und eventuell ein Mehrspuraufnahmegerät geschickt; im Proberaum sollen gleichzeitig die Monitorboxen und das Audio-Interface mit denselben Signalen versorgt werden; mehrere Mikrofonsignale werden aus einem Hörsaal in einen oder mehrere Nebenräume übertragen...

Saubere Übertragung ohne Brummen & Rauschen

Der Radial OX8-r Signal-Splitter realisiert am Splitpunkt eine Auftrennung der Signalmasse von den Massen der Geräte am Isolated Out und am Direct Lift Out, sodass bspw. ein Mikrofon jeweils nur noch über ein Zielgerät mit dem Schutzleiter verbunden ist. Auf diese Weise werden Masseschleifen zuverlässig aufgetrennt, ohne dass signifikante Abstriche hinsichtlich der Klanqualität gemacht werden müssten. Bei Geräten, die selbst mit dem Schutzleiter verbunden sind, wie z.B. Keyboardverstärkern, professionellen Rackeffekten, Bandmaschinen oder Desktop-Computern, kann trotzdem eine Masseschleife auftreten. Um diese zu unterbrechen, wird der Ground-Lift-Schalter an der Vorderseite der OX8-r betätigt.
