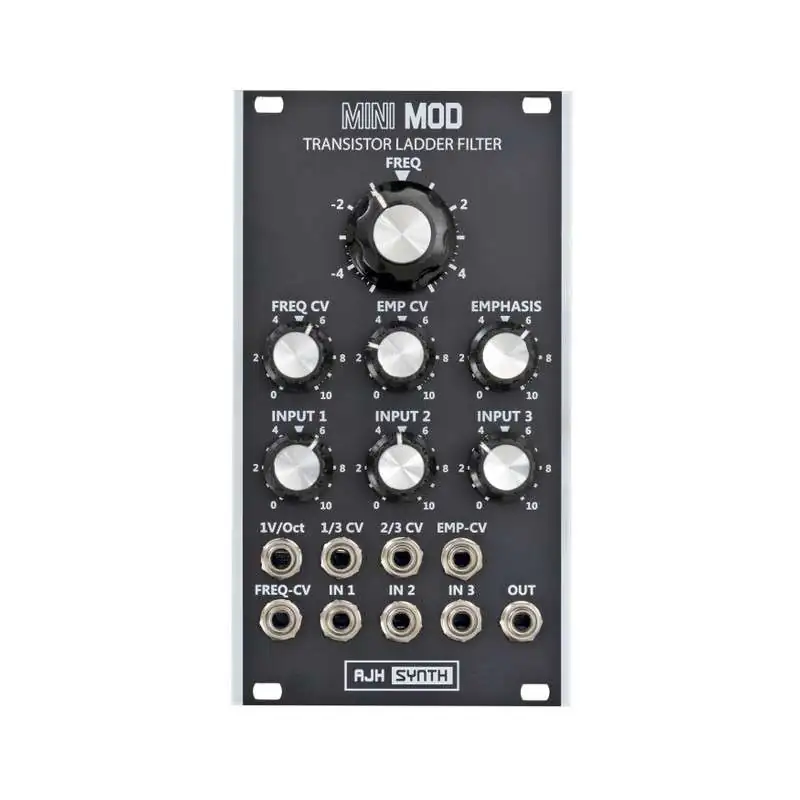

Este módulo AJH MiniMod VCF en negro es una réplica exacta del primer filtro de paso bajo Minimoog, donde todos los pares de transistores se seleccionan y emparejan a mano. Tres canales de entrada reemplazan al mezclador. Como extras AJH añadió control de voltaje de la resonancia y una sobremarcha conmutable.

El filtro de paso bajo de -24 dB con la famosa cascada de transistores de Moog es, como los primeros Minimog, completamente seleccionado a mano para un mejor sonido. El circuito funciona internamente con exactamente los mismos voltajes de suministro y los transistores tienen las mismas especificaciones que hace 45 años.

La resonancia puede ser controlada por un componente optoelectrónico (vactrol). A diferencia de muchas otras vactrols, esta reacciona muy rápido a los cambios de voltaje y permite modulaciones de audio. Para modular la frecuencia de corte hay disponibles tomas de 1/3 y 2/3 voltios por octava además de la entrada de 1V/octava, que simulan los interruptores correspondientes del teclado del Minimoog. La entrada CV exponencial ajustable es un 30% más sensible que 1V/oct y por lo tanto puede ser "sobremodulada".

El módulo de filtro tiene tres entradas de audio ajustables. La sensibilidad de la etapa de entrada puede ser cambiada y distorsionada por los puentes.

Características del módulo AJH MiniMod VCF:

• Anchura: 14 TE

• Entrada de 1V/Oct.

• Entrada de 1/3 CV

• Entrada de 2/3 CV

• EMP

• Entrada de CV

• Entrada de CV FREQ

• 3x entradas de audio

• Salida de audio
