Boîtier Eurorack emblématique avec nouvelle alimentation.

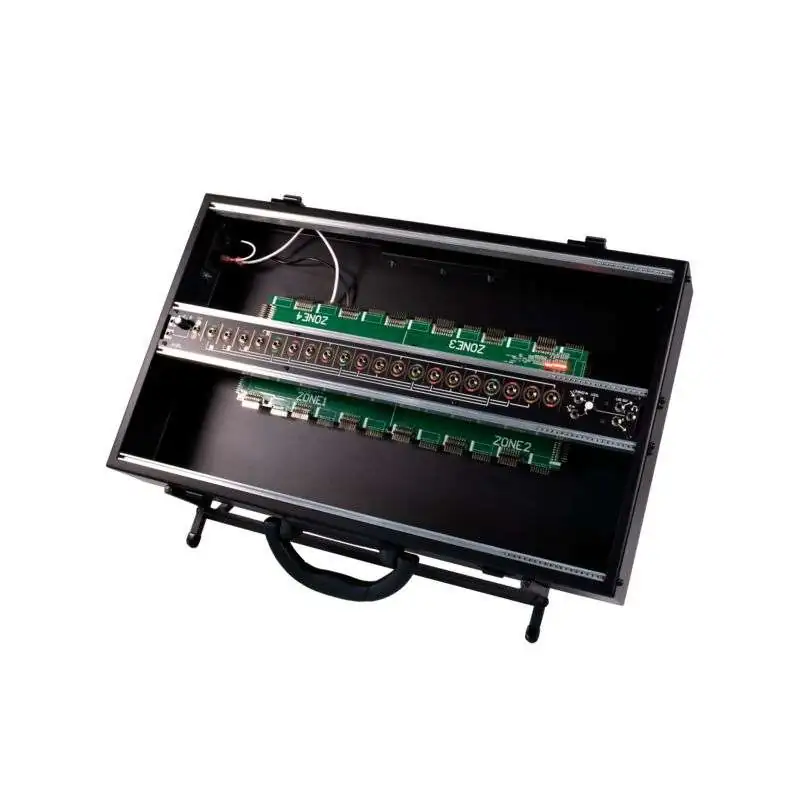

Avec le 7U 4 Zone Case, Make Noise présente le successeur du populaire 7U CV Bus Case. Sur deux rangées de 104 HP chacune, le boîtier offre de l'espace pour 3U ainsi qu'une autre rangée contenant le CV Bus révisé. Le puissant bloc d'alimentation alimente le boîtier et fournit +12 V : 4000 mA / -12V : 2000 mA / 5V : 1000 mA; pour les m odules , il y a 34 connecteurs, dont un est réservé au CV Bus. La profondeur d'installation maximale est de 63 mm. Le boîtier lui-même impressionne par sa finition de haute qualité avec une surface revêtue de poudre, des pieds en caoutchouc et un couvercle amovible. Le couvercle est suffisamment haut pour permettre de transporter le boîtier patché lorsqu'il est fermé. Le fabricant a accordé une attention particulière au développement du tableau de distribution à 4 zones. Les 34 connexions sont divisées en quatre zones (8, 9, 9, 8 connexions) qui sont isolées les unes des autres et alimentent +12 V : 1000 mA / -12 V : 500 mA par zone ; le rail de 5 V alimente toutes les zones avec un total de 1000 mA. Même le chemin de retour à la terre est dérivé individuellement par zone.

La série Utility avec le bus CV

Le point fort du boîtier 7U 4 zones est bien sûr la série Utility, qui a été en partie révisée. La majeure partie de l'espace est occupée par le bus CV, qui consiste en quatre multiples repérés 1 sur 4 (1 In/4 Out) avec code couleur. Le bus CV distribue les tensions d'horloge, de porte, de déclenchement et de contrôle vers un maximum de quatre destinations par bus et donne un aperçu visuel du signal.

A gauche du bus CV se trouve le Voltage Math, un outil utile pour l'édition des tensions. Les deux entrées sont additionnées à la sortie, l'entrée inférieure étant réglée sur Unity et l'entrée supérieure étant ajustée par l'atténuateur bipolaire. L'entrée atténuée est également normalisée à un décalage en courant continu pour permettre le décalage de niveau, l'inversion de tension, etc. Le niveau de sortie et la polarité sont indiqués par les diodes verte et rouge.

À droite du bus CV se trouve le pilote de ligne stéréo, qui convertit le signal puissant en niveau de ligne au niveau Eurorack. Du côté de l'entrée, des signaux mono et stéréo sont acceptés, qui sont restitués en stéréo aux sorties et à la sortie casque. Pour éviter les surcharges, un indicateur de surcharge est implémenté pour les canaux gauche et droit.
