• Alimentazione integrata
• +12 V: 4000 mA / -12V: 2000 mA / 5V: 1000 mA
• 2x 104 TE per moduli 3U
• 63 mm di profondità di installazione
• 34 connettori per moduli
• Alimentazione suddivisa in 4 zone
• Bus CV
• 4 multipli bufferati 1 su 4 codificati a colori
• Matematica di tensione
• Driver di linea mono/stereo con conversione di livello
• Preamplificatore per cuffie
• Dimensioni con coperchio: 56,5 x 35,6 x 18,4 cm
• incluso coperchio e alimentatore

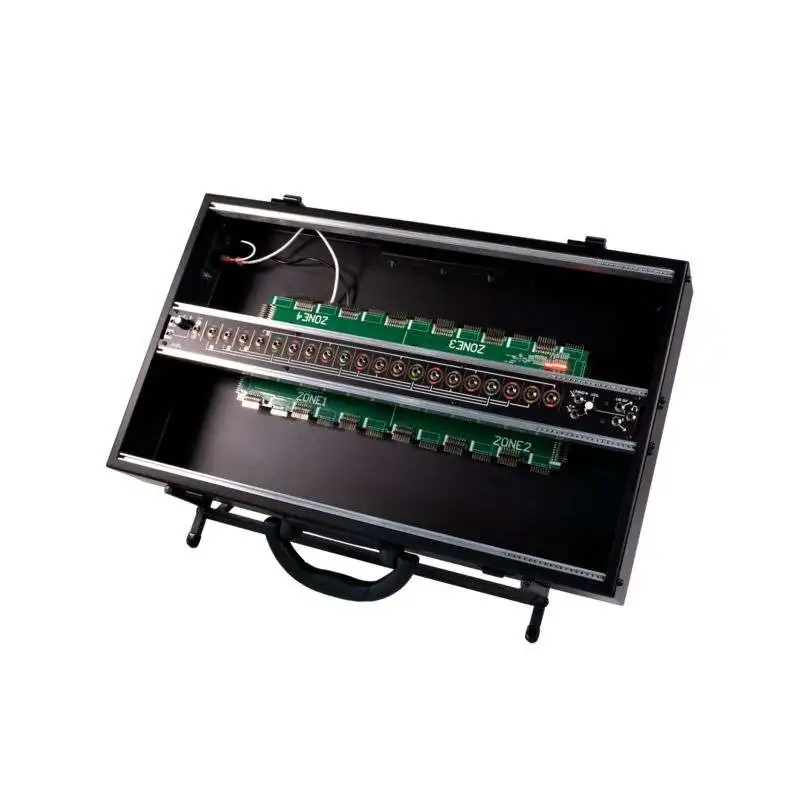

iconico case Eurorack con nuovo alimentatore.

Con il Case 7U 4 Zone Make Noise presenta il successore del popolare Case 7U CV Bus. Su due file da 104 HP ciascuna, il case offre spazio per 3U Module e un'altra fila contenente il CV Bus rivisto. Il potente alimentatore alimenta il case e fornisce +12 V: 4000 mA / -12V: 2000 mA / 5V: 1000 mA; per Module ci sono 34 connettori, uno dei quali è riservato al CV Bus. La profondità massima di installazione è di 63 mm. L'involucro convince per la finitura di alta qualità con superficie verniciata a polvere, piedini in gomma e coperchio rimovibile. Il coperchio è sufficientemente alto da consentire il trasporto della valigetta quando è chiusa. Il produttore ha prestato particolare attenzione allo sviluppo della scheda bus a 4 zone. Le 34 connessioni sono suddivise in quattro zone (8, 9, 9, 8 connessioni) che sono isolate l'una dall'altra e forniscono +12 V: 1000 mA / -12V: 500 mA per zona; la linea a 5 V va a tutte le zone con un totale di 1000 mA. Anche il percorso di ritorno a terra è derivato individualmente per zona.

La serie Utility con CV Bus

Il pezzo forte del case 7U a 4 zone è naturalmente la serie Utility, che è stata rivista in alcune parti. La maggior parte dello spazio è occupata dal bus CV, che consiste in quattro multipli bufferati 1 su 4 (1 In/4 Out) codificati a colori. Il bus CV distribuisce tensioni di clock, gate, trigger e controllo a un massimo di quattro destinazioni per bus e fornisce un'indicazione visiva Feedback sul segnale. A sinistra del bus CV si trova il Voltage Math, uno strumento utile per modificare le tensioni. I due ingressi vengono sommati all'uscita, con quello inferiore impostato su Unity e quello superiore regolato dall'attenuatore bipolare. L'ingresso attenuato viene anche normalizzato a un offset CC per consentire il cambio di livello, l'inversione di tensione, ecc. Il livello e la polarità dell'uscita sono indicati dai LED verde e rosso. A destra del bus CV si trova il driver di linea stereo, che converte il segnale potente in linea a livello Eurorack. In ingresso vengono accettati segnali mono e stereo, che vengono emessi in stereo alle uscite e all'uscita cuffie. Per evitare sovraccarichi, è stato implementato un indicatore di sovraccarico per il canale destro e sinistro.
