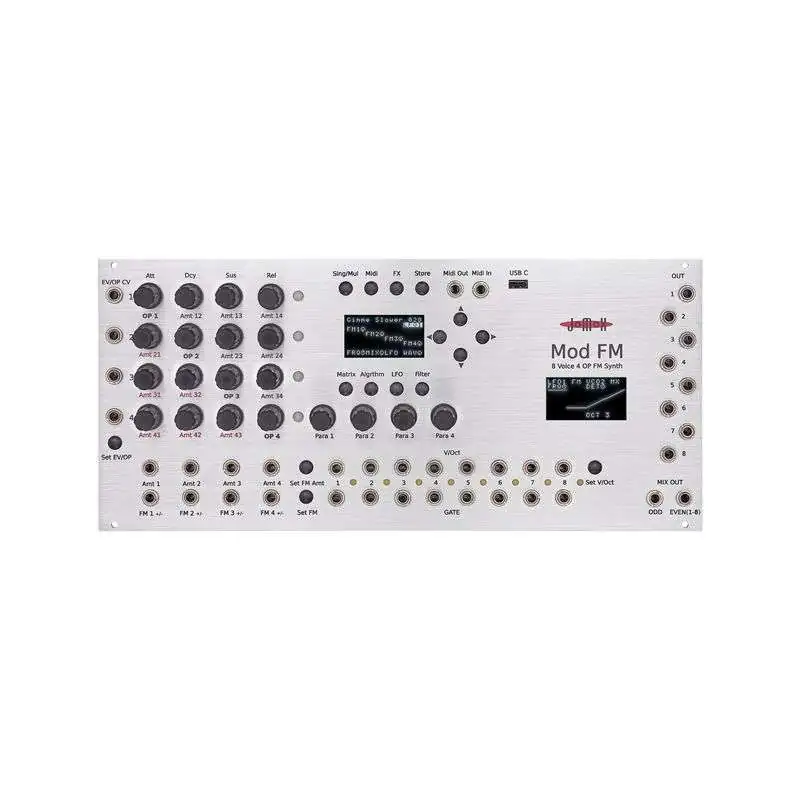

• Syntezator FM / Synthvoice
• 8 głosów
• Multitimbral / Multi Mode / Multi Set / 8x Mono
• w pełni kontrolowany przez MIDI
• 4 operatory / Matrix FM
• 26 algorytmów opartych na DX-9 z jego 4 OPs
• 2 LFO/VCO na głos (FM i AM) 64 kształty fali
• LFO do VCO przełączane i mogą być zintegrowane ze ścieżką audio, więc klasyczne basy, smyczki itp. są również możliwe.
• 2 filtry analogowe (24dB SSM2040 Lowpass & State Variable Multimode) i VCA
• Efekty Delay i Reverb na wyjściu miksu
• 128 presetów
• 118 ustawień multi
• 4x CV w EV/OP 1-4

• 4x CV w Amount 1-4
• 4x CV w FM 1-4

• 8x CV/Gate In
• 8 indywidualnych wyjść
• Mix wyjść dla nieparzystych i parzystych
• Wejście CV dla Amount 1-4, FM 1-4 lub 1-4
• MIDI In i Out przez adapter TRS + USB-C
• 2 wyświetlacze


Matryca FM

Cztery oper atory (oscylatory sinusoidalne ) są ułożone w matrycy, w której każdy operator ( oscylator sinusoidalny) może być modulowany częstotliwościowo przez pozostałe trzy. Wartości modulacji i częstotliwości podstawowe są ustawiane za pomocą 16 niekończących się elementów sterujących matrycy. Różne tryby overtone w połączeniu z 26 algorytmami, które są oparte na Yamaha DX-9, umożliwiają tworzenie dźwięków muzycznych. Oczywiście można to również w dużej mierze zignorować, aby stworzyć chaotyczne, nieharmoniczne dźwięki FM.

Złożoność w samym zakresie audio

Dwa LFO modulują częstotliwość i amplitudę każdego głosu i oferują imponujący wybór 64 przebiegów każdy. Opcjonalnie LFO można przełączyć na VCO, a nawet zintegrować ze ścieżką audio. Dzięki temu Mod FM jest również w stanie generować klasyczne dźwięki syntezatora z przebiegami prostokątnymi i piłokształtnymi. Przetwarzanie końcowe przez filtr i VCA jest zachowane.

Analogowa magia

Filtr analogowy jest realizowany na głos za pomocą układu SSI2140, który jest oparty na oryginalnym układzie SSM2040, którego brzmienie i zachowanie jest znane między innymi z różnych Oberheim Polys i SCI Prophet-5 . Równolegle układ generuje bogato brzmiący filtrdolnoprzepustowy 24 dB i filtrwielomodowy 12 dB , którego charakterystykę można wygaszać od Lowpass do Bandpass do Highpass . Oba typy filtrów można mieszać niezależnie od siebie. Aby modulować filtr, dostępna jest wyraźna obwiednia ADSR i oddzielne LFO, które również ma dostęp do 64 przebiegów. Oprócz syntezatora FM i dwóch LFO/VCO, do filtra można wmieszać metalowe Noise . Analogowe filtry i tranzystorowe VCA dla każdego głosu tworzą hybrydową ścieżkę sygnału, która nadaje cyfrowo generowanemu dźwiękowi analogowe ciepło i niezbędną ostrość.

Połączenia

Moduł posiada wejściaCV i bramki dlakażdego z ośmiu głosów , a także osiem indywidualnych wyjść audio. Wyjścia miksujące Odd i Even wyprowadzają parzyste i nieparzyste głosy w grupach po cztery. Wszystkie osiem głosów jest wysyłanych, jeśli kabel jest podłączony tylko do Even. Oczywiście wejścia modulacji nie są pomijane w tym syntezatorze. Obwiednia/operator współdzielą cztery wejścia CV, kolejne wejścia CV są dostępne dla Amount 1-4 i FM 1-4. To, czy modulujesz jeden czy wszystkie głosy za pomocą odpowiedniego wejścia CV, zależy przede wszystkim od tego, czy moduł jest w trybie pojedynczym czy Multimode . Jomox zintegrował również pełną implementację MIDI z Mod FM. Wszystkimi parametrami można sterować za pośrednictwem MIDI za pomocą adaptera TRS-A lub USB-C.
