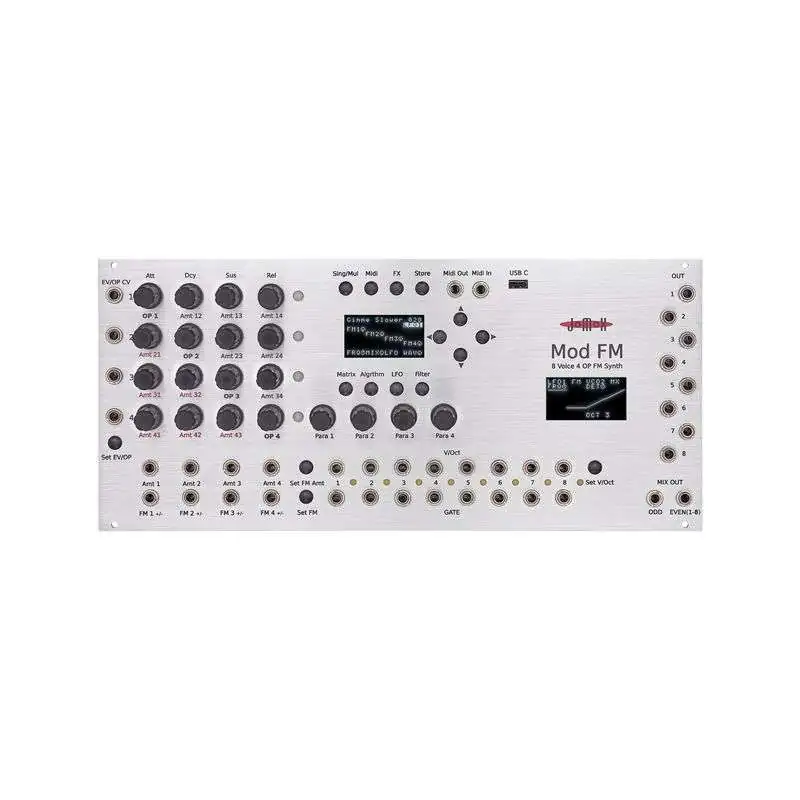

• Sintetizador FM / Sintetizador de voz
• 8 vozes
• Multitimbral / Multi Mode / Multi Set / 8x Mono
• completamente controlável via MIDI
• 4 Operadores / Matrix FM
• 26 algoritmos, baseados no DX-9 com os seus 4 OPs
• 2 LFOs/VCOs por voz (FM & AM) 64 formas de onda
• LFO para VCO comutável e pode ser integrado no percurso de áudio, pelo que também são possíveis baixos clássicos, cordas, etc.
• 2 filtros analógicos (24dB SSM2040 Lowpass & State Variable Multimode) & VCA
• Efeitos Delay & Reverb na saída de mistura
• 128 predefinições
• 118 multi-sets
• 4x CV em EV/OP 1-4

• 4x CV em Amount 1-4
• 4x CV em FM 1-4

• 8x CV/Gate In
• 8 saídas individuais
• Saídas de mistura para pares e ímpares
• CV In para Amount 1-4, FM 1-4, ou 1-4
• MIDI In & Out via adaptador TRS + USB-C
• 2 ecrãs


Matriz FM

Os quatro operadores (osciladores sinusoidais) estão dispostos numa matriz em que cada operador (oscilador sinusoidal) pode ser modulado em frequência pelos outros três. Os valores de modulação e as frequências básicas são definidos utilizando os 16 controlos infinitos da matriz. Vários modos de sobretom em combinação com os 26 algoritmos, que são baseados no Yamaha DX-9, tornam possível a criação de sons musicais. Claro que isto também pode ser largamente ignorado para criar sons FM caóticos e inarmónicos.

Complexidade diretamente na gama de áudio

Os dois LFOs modulam a frequência e a amplitude de cada voz e oferecem uma impressionante seleção de 64 formas de onda cada. Opcionalmente, os LFOs podem ser comutados para o VCO e podem até ser integrados no caminho do áudio. O Mod FM é, portanto, também capaz de gerar sons de sintetizador clássicos com formas de onda quadradas e dente de serra. O pós-processamento por filtro e VCA é mantido.

Magia analógica

O filtro analógico é realizado por voz com um chip SSI2140, que é baseado no SSM2040 original, cujo som e comportamento é conhecido de vários Oberheim Polys e do SCI Prophet-5 , entre outros. O chip gera, em paralelo, um filtropassa-baixo de 24 dB, de grande riqueza sonora, e um filtromultimodo de 12 dB , cujas caraterísticas podem ser desvanecidas de Lowpass para Bandpass para Highpass . Ambos os tipos de filtro podem ser misturados independentemente um do outro. Para modular o filtro, existe um envelope ADSR nítido e um LFO separado, que também acede a 64 formas de onda. O Metal Noise pode ser misturado no filtro, para além do sintetizador FM e dos dois LFOs/VCOs. Os filtros analógicos e o VCA de transístor a jusante para cada voz resultam num caminho de sinal híbrido que dá ao som gerado digitalmente o calor analógico e a mordacidade necessária.

Ligações

O módulo tem entradasCV e gate paracada uma das oito vozes , bem como oito saídas de áudio individuais. As saídas de mistura Par e Ímpar produzem as vozes pares e ímpares em grupos de quatro. Todas as oito vozes são emitidas se um cabo for ligado apenas a Even. Naturalmente, as entradas de modulação não são negligenciadas neste synthvoice. O envelope/operador partilha quatro entradas CV, outras entradas CV estão disponíveis para Amount 1-4 e FM 1-4. O facto de modular uma ou todas as vozes com a entrada CV correspondente depende principalmente do facto de o módulo estar no modo single ou Multimode . A Jomox também integrou uma implementação MIDI completa no Mod FM. Todos os parâmetros podem ser controlados via MIDI usando um adaptador TRS-A ou USB-C.
